Skid RSS Power

Aplicações

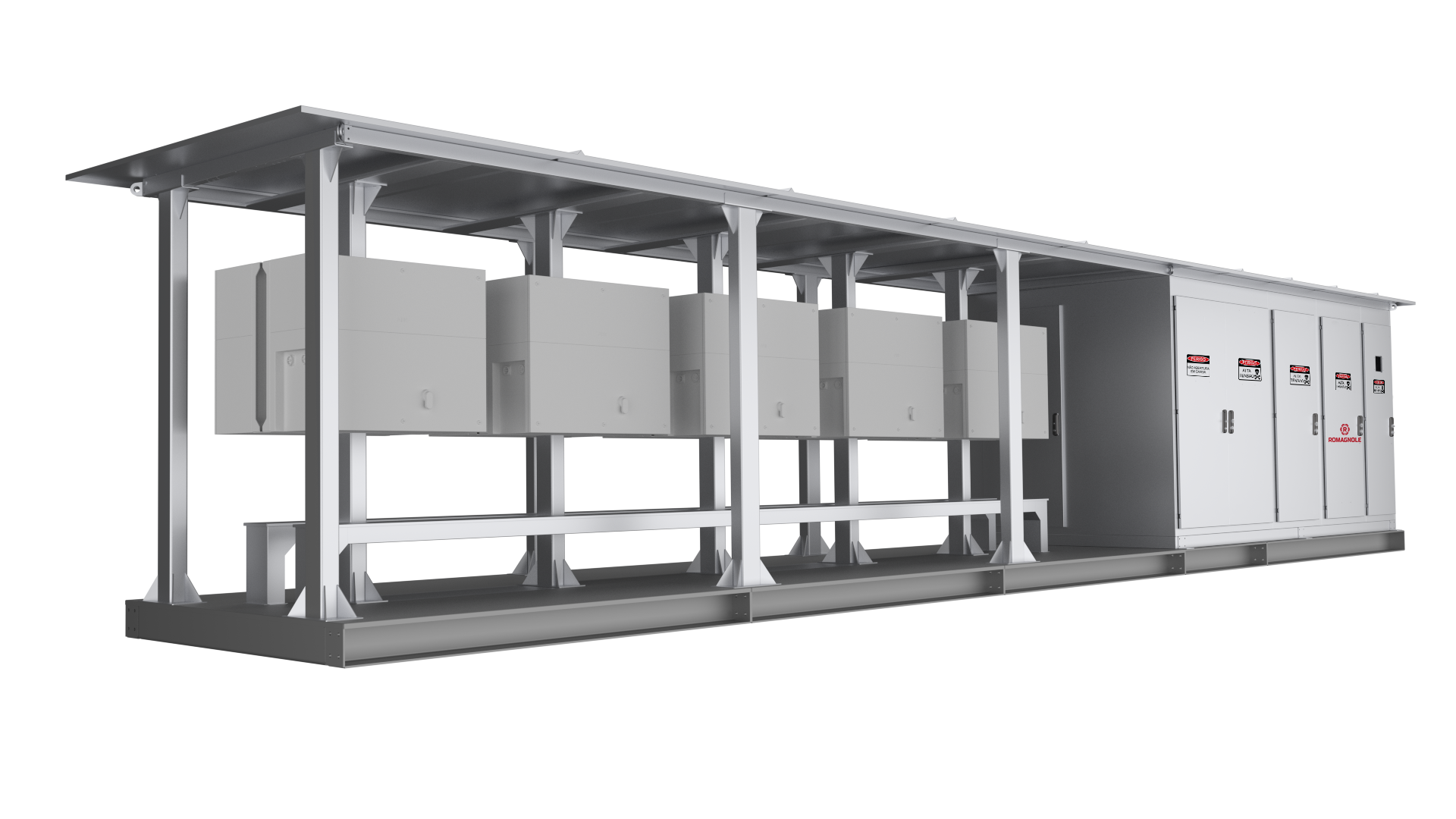

O SKID RSS – POWER é a solução completa para usinas fotovoltaicas devido à rapidez de conexão, segurança de manutenções e confiabilidade de continuidade do sistema. Comporta todos os equipamentos em uma única base metálica, que é responsável por receber os condutores CC que chegam do campo para posteriormente conectar nos inversores, tornando sua instalação compacta e de fácil locomoção. Outra vantagem é separar o circuito CC do CA, minimizando os custos de manutenção da usina compartimentando alguns equipamentos como: inversores, proteção CA, transformação e medição na média tensão no Skid.

Características

Cabine de entrada, medição e proteção de acordo com a norma vigente

Transformador a seco com blindagem eletrostática

Abrigo para transformador com ventilação

Quadro geral de baixa tensão com proteção através de disjuntores

Interligação elétrica do QGBT até os inversores

Inversores fornecidos e instalados

Isoladores em epóxi, garantindo total resistência a esforços

Sistema interno de aterramento

Dispositivos para lacres, dispostos de acordo com as normas das concessionárias

Informações Técnicas

Classe	15	25	36
In (A)	400¹
Ic (kA)	12,5
Tensão Sup. a  freq industrial (kV)	38	50	70
NBI (kV)	95	125	170
Tensão de comando (Vca)	115¹
Tensão de serviços auxiliares (Vca)	115¹
Normas Aplicáveis²	NBR IEC 62271-200
Grau de Proteção	IP-54
Tipo de instalação	Externo
Material Chapa	Aço Galvanizado
Espessura de chapa	14 MSG (1,9mm)
Entrada e saída de cabos	Inferior
Altitude máxima acima do nível do mar (m)	1.000
Barramentos	Cobre³
Tipo de pintura4	Elestrostática a Pó
Cor	Cinza Munsell N6,5¹



Opcionais

Transformador óleo

Bacia de contenção de óleo

Filtro (separar água do óleo)

Inversores a ser definidos pelo cliente

Skid sem a medição de energia da concessionária

Média tensão com proteção através de disjuntor vácuo/gás (SF6)

Média tensão com proteção através de chave fusível HH

Quadro geral de baixa tensão com proteção por fusíveis NH

Notas

As soluções Romagnole Skid Solar são aplicadas com inversores de acordo com modelo de cada fabricante

O Skid deve ser energizado inicialmente sem carga alguma, ou seja, sem nenhum equipamento conectado à sua saída para verificar se ela se encontra em conformidade para operar

Antes de realizar qualquer trabalho certifique-se de que a estrutura da cabine tenha sido aterrada
